Vì sao 80% máy bị rung là do sai kết cấu khung?

Rất nhiều người khi thấy máy bị rung thường nghĩ ngay đến motor, spindle hay bạc đạn. Nhưng trong thực tế, phần lớn vấn đề lại nằm ở thứ ít ai để ý: kết cấu khung máy.

Một hệ thống cơ khí có thể sử dụng linh kiện tốt, motor mạnh, điều khiển chuẩn, nhưng nếu khung không đủ cứng, toàn bộ hệ thống vẫn rung. Lý do rất đơn giản. Khung là nền tảng chịu lực. Khi nền tảng không ổn định, mọi thứ phía trên đều bị ảnh hưởng.

Vấn đề đầu tiên thường gặp là độ cứng không đủ. Nhiều thiết kế sử dụng vật liệu nhẹ hoặc tiết diện quá nhỏ để tiết kiệm chi phí. Khi máy vận hành, lực cắt, lực quán tính và rung động từ chuyển động sẽ làm khung bị biến dạng vi mô. Những biến dạng nhỏ này tích lũy lại và tạo thành rung rõ rệt.

Một nguyên nhân khác là thiết kế kết cấu không hợp lý. Khung có thể dùng thép, nhưng nếu bố trí không có gân tăng cứng, không có liên kết tam giác, hoặc khoảng cách giữa các điểm đỡ quá lớn, thì vẫn bị mềm. Đây là lỗi rất phổ biến trong các thiết kế chỉ quan tâm đến hình dạng mà không tính đến đường truyền lực.

Ngoài ra, hiện tượng cộng hưởng cũng là yếu tố cực kỳ quan trọng. Mỗi khung máy đều có tần số riêng. Khi tần số này trùng với tần số hoạt động của motor hoặc trục quay, rung động sẽ tăng lên rất mạnh. Lúc này, dù lực ban đầu không lớn, nhưng biên độ rung vẫn tăng dần theo thời gian.

Một lỗi khác ít được chú ý là liên kết không đủ chặt. Khung lắp ghép bằng bulong nhưng không siết đúng lực, hoặc bề mặt tiếp xúc không phẳng, sẽ tạo ra độ rơ. Khi máy chạy, các điểm này trở thành nguồn phát sinh rung.

Trong nhiều trường hợp, vấn đề không nằm ở vật liệu, mà nằm ở cách kết hợp vật liệu. Ví dụ, sử dụng nhôm định hình cho phần chịu lực chính trong khi tải trọng lớn là một lựa chọn sai. Ngược lại, dùng thép hàn nhưng không xử lý ứng suất sau hàn cũng có thể gây biến dạng và rung.

Điều đáng nói là rung không chỉ gây khó chịu khi vận hành. Nó trực tiếp làm giảm độ chính xác gia công, tăng mài mòn linh kiện và rút ngắn tuổi thọ máy. Với các hệ thống như CNC, rung còn dẫn đến sai số sản phẩm và ảnh hưởng đến chất lượng đầu ra.

Trong thực tế, cách xử lý hiệu quả nhất không phải là thay motor hay thêm giảm chấn, mà là thiết kế lại kết cấu khung ngay từ đầu. Một khung tốt phải đảm bảo đủ cứng, đường truyền lực rõ ràng, hạn chế biến dạng và tránh cộng hưởng trong dải làm việc.

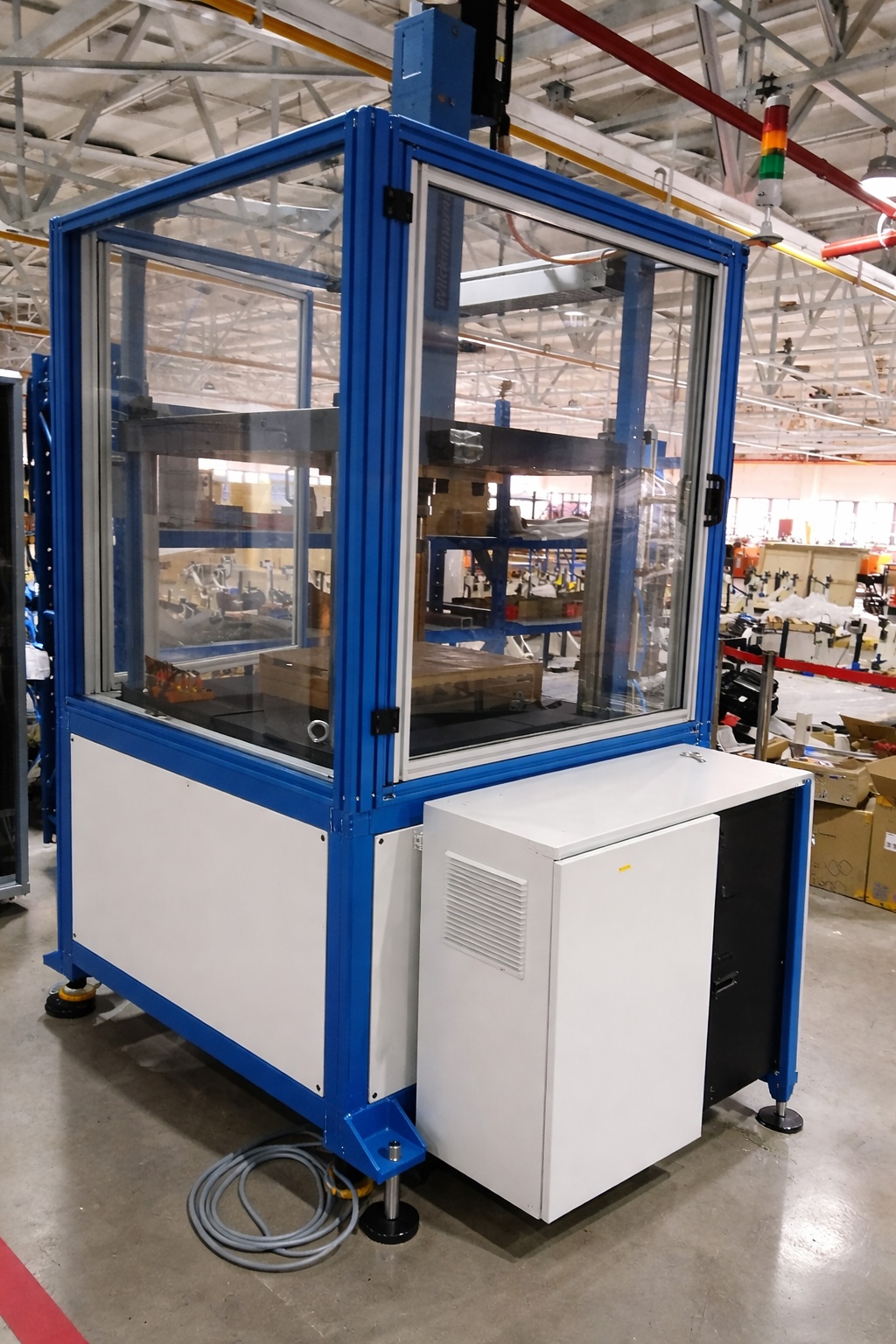

Nhiều hệ thống hiện nay chọn giải pháp kết hợp. Khung chính sử dụng thép hàn để đảm bảo độ cứng. Các phần phụ sử dụng nhôm định hình để giữ tính linh hoạt. Cách làm này giúp cân bằng giữa hiệu suất và chi phí.

Tóm lại, rung không phải là vấn đề của riêng thiết bị. Nó là vấn đề của toàn bộ hệ thống, và khung máy luôn là yếu tố quyết định. Nếu xử lý đúng từ kết cấu, bạn sẽ giải quyết được phần lớn nguyên nhân gây rung mà không cần can thiệp quá nhiều vào các thành phần khác.
